【技术领域】

[0001]本实用新型涉及一种控制系统，特别涉及一种液晶屏拼接控制系统。

【背景技术】

[0002]随着各种图形、图像内容质量的不断提升以及系统运行实时显示的需要，金融、通信、交通、能源、安全、军事等越来越多的行业需要建立能够实时整合多路信号输入的超大屏幕显示系统。

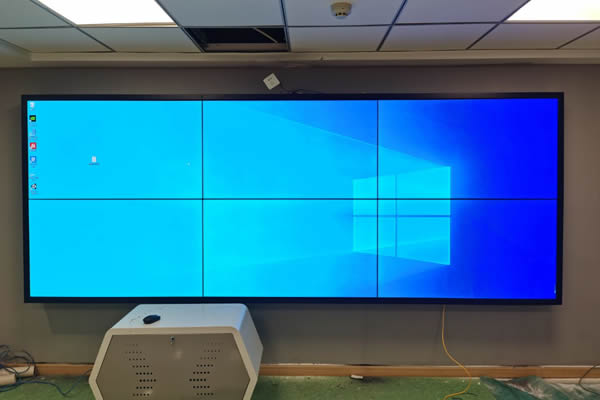

[0003]在超大屏幕显示系统项目中液晶屏拼接屏，需要对大屏幕上的图像实时切换、拼接、放大显示，拼接技术的应用已经成为主流。大屏幕显示设备从出现至今的发展过程中相继出现了三种不同类型的产品:DLP背投拼接单元，PDP等离子拼接单元和LCD液晶拼接单元。

[0004]IXD意即Liquid Crystal Display，液晶是利用液状晶体在电压的作用下发生偏转的原理。由于组成屏幕的液状晶体在同一点上可以显示红、绿、蓝三基色，或者说液晶的一个点是由三个点叠加起来的，它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。液晶本身是不发光的，它靠背光管来发光，因此液晶屏的取决于背光管。由于液晶采用点成像的原因，因此屏幕里面构成的点越多，成像效果越精细，纵横的点数就构成了液晶的分辨率，分辨率越尚，效果越好。

[0005]液晶因其厚度薄、重量轻、低能耗、长寿命、无辐射等优点，而且其高亮度、高对比度、高色彩饱和度、高分辨率、画面细腻，各项关键性能指标的优秀表现，已成为主流大屏幕拼接产品得到广大用户的认可。

[0006]目前，液晶屏拼接的管理控制主要通过中央控制器(简称中控)和软件2种方式实现:1)中控方式:安装用硬件设备，该设备通过RS-232串口和网络等通信接口控制大屏幕，控制端为无线触摸屏和遥控器等；2)软件方式:通过计算机程序管理控制大屏幕设备，基于客户端/服务器(C/S)架构，通过服务器软件控制大屏幕设备，并在控制计算机上安装客户端软件，完成投影机控制、信号源切换、和模式管理等功能。

[0007]传统C/S架构系统的缺点是系统所用的硬件设备比较繁多，结构复杂，使得用户操作不便。

[0008]鉴于上述缺陷，本实用新型创作者经过长时间的研宄和实践终于获得了本实用新型。

【实用新型内容】

[0009]本实用新型的目的在于，提供一种液晶屏拼接控制系统，用以克服上述技术缺陷。

[0010]为实现上述目的，本实用新型采用的技术方案在于，提供一种液晶屏拼接控制系统，所述的液晶屏拼接控制系统一操作平台，一以太网交换机，一大屏幕拼接设备和一 Web服务器；其中，所述的操作平台、所述的大屏幕拼接设备和所述的Web服务器分别与所述的以太网交换机相连，所述的操作平台通过所述的以太网交换机向所述的Web服务器发送指令，所述的Web服务器接受所述指令，并通过所述的以太网交换机实现对所述大屏幕拼接设备的控制及状态查询。

[0011]本实用新型整个系统结构简单，拆装方便，而且用户对于操作界面的使用比较方便，容易掌握，彻底改变了传统系统操作复杂的缺陷。

[0012]较佳的，所述的Web服务器包括一数据交换器，一显示模块，一控制器和一存储器；其中，所述的数据交换器与所述的存储器通过数据线相连接，实现对所述存储器中的数据的访问和操作，所述的显示模块与所述的控制器通过网线相连接，实现数据的显示；所述的控制器用于控制应用流程以及处理请求并作出响应。

[0013]较佳的，所述的控制器接收到用户指令，通过基于正则表达式的统一资源定位符分发器将客户请求分发到对应的子控制器上。

[0014]较佳的，所述的数据交换器通过对象关系映射技术连接到所述的存储器，并使用面向对象技术操作所述存储器中的数据。

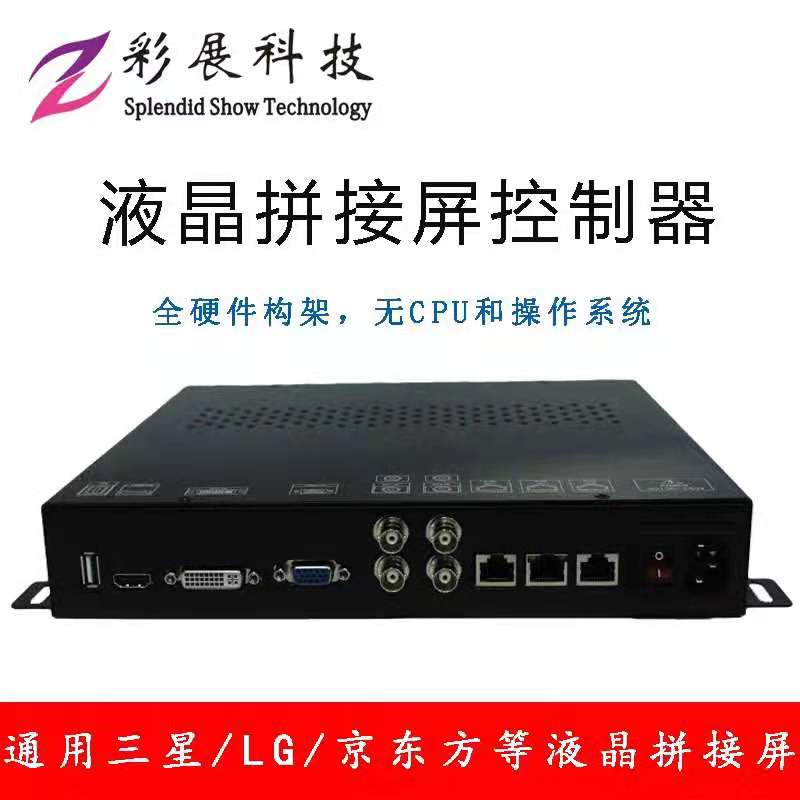

[0015]较佳的，所述的大屏幕拼接设备包括一拼接控制器，一视频矩阵切换器，一 RGB矩阵切换器，一串口服务器和一投影机；其中，所述拼接控制器的以太网控制接口通过网线连接到所述以太网交换机，用以视频、图像的拼接；所述视频矩阵切换器的以太网控制接口通过网线与所述的以太网交换机相连接，用以视频信号的图像切换；所述RGB矩阵切换器的以太网控制接口通过网线与所述的以太网交换机相连接，用以RGB信号的图像切换，所述的串口服务器用以接口的转换；所述投影机的控制接口通过数据线与所述串口服务器相连，把所述的控制接口转换成以太网接口，再通过网线与所述的以太网交换机相连接，用以提供图像或者视频的光源。

[0016]与现有技术比较本实用新型的有益效果在于:本实用新型整个系统结构简单，拆装方便，而且用户对于操作界面的使用比较方便，容易掌握，彻底改变了传统系统操作复杂的缺陷。

【附图说明】

[0017]图1为本实用新型液晶屏拼接控制系统结构示意图；

[0018]图2为本实用新型液晶屏拼接控制系统中大屏幕拼接设备的结构示意图；

[0019]图3为本实用新型液晶屏拼接控制系统中Web服务器的结构示意图；

[0020]图4为本实用新型液晶屏拼接控制系统的具体结构示意图。

【具体实施方式】

[0021]以下结合附图，对本实用新型上述的和另外的技术特征和优点作更详细的说明。

[0022]请参阅如图1所示，其为本实用新型液晶屏拼接控制系统结构示意图:所述的液晶屏拼接控制系统包括一操作平台1，一以太网交换机2，一大屏幕拼接设备3和一 Web服务器4 ;其中，所述的操作平台1、所述的大屏幕拼接设备3和所述的Web服务器4分别与所述的以太网交换机2相连，所述的操作平台I通过所述的以太网交换机2，向所述的Web服务器4发送指令，所述的Web服务器4接受所述指令，并通过所述的以太网交换机2实现对所述大屏幕拼接设备3的控制及状态查询。

[0023]本实用新型整个系统结构简单，系统的反应迅速，拆装方便，而且用户对于操作界面的使用比较方便，容易掌握，彻底改变了传统系统操作复杂的缺陷。

[0024]本实用新型还提供对拼接大屏幕显示系统上的各类应用窗口的控制和管理以及对显示引擎的控制；实现对矩阵、摄像头和多功能设备等相关外围设备的联动控制；充分发挥网络分布式软件系统的优势，大屏幕系统控制软件支持多个客户端同时连接和操作；提供简便友好，可定制的使用等级操作界面，分为专业技术操作界面和普通操作界面，操控系统更为方便快捷及人性化液晶屏拼接屏，操作直观，彻底改变了传统大屏幕操作复杂的缺陷。

[0025]参阅如图2所示，其为本实用新型液晶屏拼接控制系统中大屏幕拼接设备的结构示意图；所述的大屏幕拼接设备3包括一拼接控制器31，一视频矩阵切换器32，一
