液晶拼接屏的构成原理

深圳一晧电子科技有限公司

一、液晶显示屏原理

液晶是是介于固态和液态之间的物质，它是是利用液状晶体在电压的作用下发生偏转的原理. 由于组成屏幕的液状晶体 在同一点上可以显示红, 绿, 蓝三基色, 或者说液晶的一个点是由三个点叠加起来的, 它们按照一定的顺序排列, 通过电压来刺激这些液状晶体, 就可以呈现出不同的颜色, 不同比例的搭配可以呈现出千变万化的色彩.液晶本身是不发光的,它靠背光管来发光,因此液晶屏的光源取决于背光管.由于液晶采用点成像的原因,因此屏幕里面构成的点越多, 成像效果越精细, 纵横的点数就构成了液晶电视的分辨率, 分辨率越高, 效果越好.

二、 LCD 液晶拼接单元的主要特点:

目前，液晶凭借优良的显示性能，已经成为人们认同最理想的显示器件，具有500-700高亮度、高对比度、更好的彩色饱和度、178宽的视角、更好的可靠性、影像稳定不闪烁、较长的使用寿命等特征。具体是经我们自己加工组成（用电源板卡 外观后盖）后，组成一台整机 。我们称为单元屏也就是一块屏。单元屏重量40公斤左右，分辨率1920（H）x1080 （V）,目前一般用的最多的尺寸是46寸，49寸，55寸。

三、液晶拼接墙方案可行性。

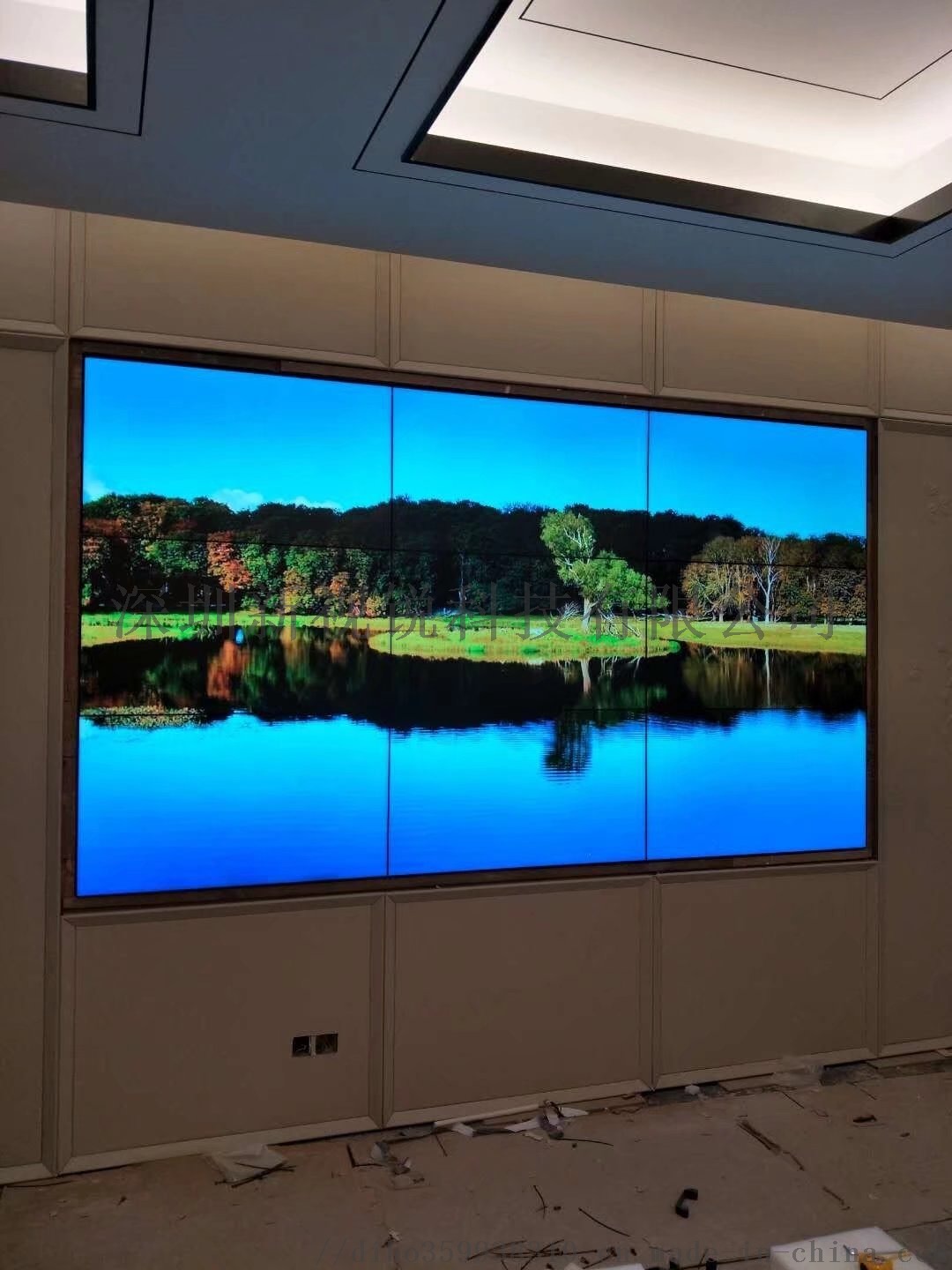

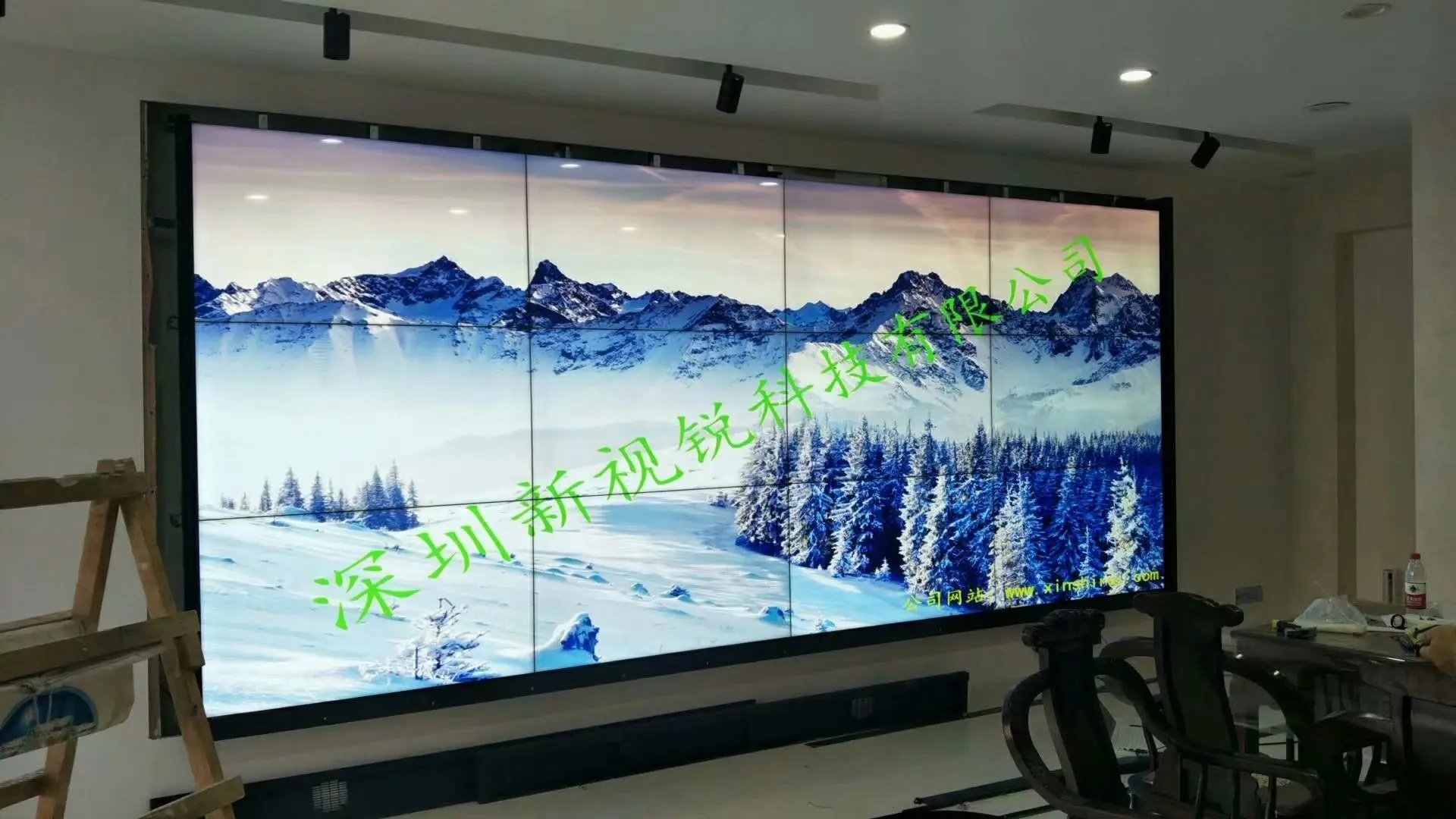

液晶拼接墙既可以采用小屏拼接、也可以采用大屏拼接，拼接可任意组合（M×N）。我们会根据客户提供的尺寸和应用要求，去设计合适的产品和拼接方式，提出具体实施方案，满足系统的应用需求。

将根据客户对输入信号的要求，选择不同的图像处理系统，实现VGA、复合视频、S-VIDEO（可选）、YPBPR/YCBCR（可选）、DVI、HDMI信号输入，通过RS-232通讯接口控制图像控制器来实现任意组合显示模式的切换、信号的切换。

四、液晶拼接墙系统的可靠性

液晶拼接墙所用的拼接单元是为专业监视器所设计的专用屏，拼接单元可一天24小时连续工作，拼接单元具有可靠性、稳定性高等特点，以保证系统稳定可靠地运行。由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接墙可靠性极高威创液晶拼接屏，一般可正常工作6万小时以上。

五、液晶拼接墙系统的经济性

下面让我们来比较一下等离子拼接墙、DLP拼接墙与液晶拼接墙的价格及维护成本：

等离子拼接墙价格高，一平方米的价格高达十几万，且由于存在等离子烙印灼伤问题，不适宜在显示静态图像的场合使用，总体性价比低。

而DLP拼接墙价格也比较高威创液晶拼接屏，一年就灯泡的更换费用高达几千块每块屏，一个幕墙加起少则一二万，多则七八万，几年维护的费用惊人。

六、液晶拼接墙系统机构

该拼接墙系统是后端显示部分，其组成结构为：拼接屏、图像控制处理器(内置在屏幕后面)、视频分配器（视频矩阵）、VGA分配器（VGA矩阵）、控制软件、机柜、各种线缆。 用户自配：控制电脑（配置任意，主板带RS-232通讯接口）。

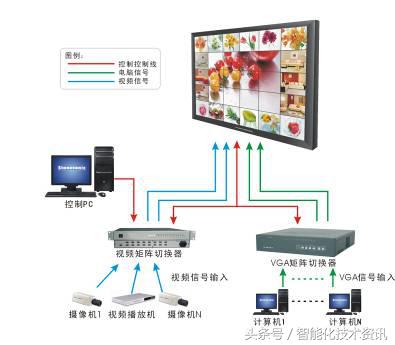

前端的信号源：摄像头、DVD、PC等相关信号源将有关应用系统的图文信息显示在大屏幕上。（如下图）

系统原理图中的矩阵（或者分配器）
